Votre monture équatoriale allemande vibre, traîne, résiste au suivi malgré une mise en station parfaite ? Le coupable se cache souvent là où on ne l’attend pas : un simple contrepoids mal réglé. Entre théorie de la balançoire céleste et gestes pratiques d’équilibrage, découvrons ensemble comment transformer ce détail mécanique en véritable allié de vos nuits d’observation.
Pourquoi l’équilibrage change tout sur une monture équatoriale allemande
Une monture équatoriale allemande (EQ) fonctionne selon un principe différent des montures classiques : elle possède un axe d’ascension droite (AD) aligné sur le pôle céleste, et un axe de déclinaison (DEC) perpendiculaire à ce premier. Cette architecture permet de suivre le mouvement apparent des étoiles avec un seul axe motorisé, l’AD, ce qui simplifie grandement le suivi par rapport à une mise en station classique. Mais cette conception astucieuse impose une contrainte : il faut équilibrer le tube optique de part et d’autre de cet axe. Et c’est là qu’intervient le fameux contrepoids, véritable pièce maîtresse de l’équilibrage sur une EQ.
Le rôle du contrepoids dans le suivi sidéral
Imaginez une balançoire : si un enfant pèse plus lourd que l’autre, il faut ajuster la position pour retrouver l’équilibre, sinon un côté touche toujours le sol. Le contrepoids d’une monture EQ fonctionne exactement sur ce principe, un peu comme une balance romaine où l’on déplace une masse pour compenser le poids de l’autre côté. Sur l’axe d’ascension droite, le tube optique d’un côté et le contrepoids de l’autre doivent se neutraliser parfaitement.
Pourquoi un télescope mal équilibré fatigue-t-il le moteur ? Tout simplement parce que celui-ci doit compenser en permanence le déséquilibre pour maintenir une vitesse de suivi sidéral constante (environ 15 degrés par heure, la vitesse de rotation apparente du ciel). Un mauvais équilibrage se traduit par une charge mécanique irrégulière, des à-coups, et une usure prématurée des engrenages. En astrophotographie longue pose, ces micro-variations se traduisent directement par des étoiles filées sur vos clichés, un défaut que personne ne souhaite découvrir après une nuit entière d’acquisition !
Ce qui différencie une EQ d’une monture altazimutale GoTo
Les montures altazimutales GoTo, déjà abordées sur ce site, n’ont pas besoin de contrepoids : elles fonctionnent avec deux axes, horizontal et vertical, chacun porté directement par un moteur dimensionné pour supporter le poids du tube. L’équilibrage n’est donc pas une préoccupation centrale pour ce type d’instrument.
Sur une EQ, c’est tout l’inverse : l’axe AD repose sur un système où le poids doit être réparti avec précision. Sans contrepoids adapté, le moteur subit une contrainte constante, ce qui limite sa durée de vie et dégrade la fluidité du suivi. Un équilibrage soigné réduit aussi le jeu mécanique (backlash), ce fameux petit retard entre le mouvement du moteur et celui du tube, véritable cauchemar pour les astrophotographes exigeants. Résultat : un suivi plus fluide, plus précis, et des observations nocturnes autrement plus sereines !
La méthode d’équilibrage pas à pas
Passons maintenant à la pratique ! L’équilibrage d’une monture équatoriale allemande se fait toujours dans le même ordre : d’abord la déclinaison, ensuite l’ascension droite. Pourquoi cet ordre ? Car l’axe DEC porte directement le tube optique, il faut donc le stabiliser avant de s’attaquer à l’axe AD qui, lui, supporte l’ensemble tube + contrepoids. Suivez ces étapes et vous obtiendrez un suivi fluide, sans à-coups.
Équilibrer l’axe de déclinaison (DEC)
Commencez par desserrer le frein DEC, doucement, sans forcer. Positionnez ensuite votre tube à l’horizontale : c’est la position de référence pour cette étape. Maintenant, faites glisser le tube dans ses anneaux (ou sur la queue d’aronde selon votre configuration) vers l’avant ou l’arrière, petit à petit.
Le but ? Trouver le point où le tube reste parfaitement immobile sans que vous ayez besoin de le tenir. Lâchez-le prudemment pour tester : s’il bascule vers l’avant ou l’arrière, ajustez à nouveau sa position de quelques centimètres. Répétez l’opération jusqu’à obtenir une stabilité totale. Une fois cet équilibre trouvé, resserrez fermement les vis de la queue d’aronde ou des anneaux. C’est une étape qu’on néglige souvent, mais elle conditionne toute la suite !
Équilibrer l’axe d’ascension droite (AD)
Place maintenant à l’axe AD, celui qui gère le suivi du ciel. Positionnez le tube à l’horizontale, perpendiculaire au sol cette fois (la barre de contrepoids doit pointer vers le bas). Desserrez le frein AD, puis faites coulisser le ou les contrepoids le long de la barre.
L’objectif reste le même : un équilibre stable où le tube ne monte ni ne descend tout seul. Si le côté optique l’emporte, rapprochez le contrepoids du tube. Dans le cas inverse, éloignez-le. Pour les tubes lourds (type Schmidt-Cassegrain ou gros Newton), deux contrepoids s’avèrent souvent nécessaires.

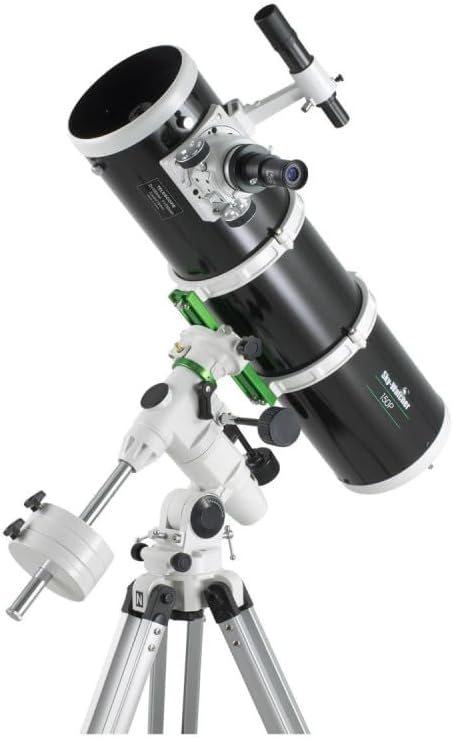

Sur le marché, on trouve principalement des contrepoids Skywatcher de 5 kg, des modèles Celestron en 5 kg ou 3,6 kg, et les montures type EQ5 ou EQ6 utilisent généralement deux contrepoids de 5 kg chacun. Comptez entre 40 et 90 euros selon le poids et la marque choisie. Un bon investissement pour un suivi sans stress !
Cas particulier : équilibrage avec caméra et accessoires lourds
Vous faites de l’astrophoto ? L’équilibrage demande alors une attention particulière. Dès qu’on ajoute une caméra, un autoguideur ou un filtre lourd en bout de tube, le centre de gravité se déplace vers l’avant, parfois de façon significative.
Astuce de pro : créez volontairement un léger déséquilibre côté optique, qu’on appelle la technique du « léger déséquilibre Est ». Concrètement, laissez le tube pencher très légèrement vers l’est plutôt que de viser un équilibre parfait. Pourquoi ? Car cela force les engrenages à toujours travailler dans le même sens, ce qui réduit considérablement le jeu mécanique lors du suivi. Résultat : des images plus nettes, sans micro-sursauts visibles sur vos poses longues. Testez différents réglages selon votre configuration, chaque setup a ses particularités !
Les erreurs de débutants et leurs conséquences sur le suivi
Quand j’ai débuté, j’ai commis presque toutes les erreurs que je vais vous lister ici ! Et croyez-moi, certaines m’ont coûté une nuit d’observation entière, d’autres ont carrément menacé mon matériel. L’équilibrage d’une monture équatoriale paraît simple sur le papier, mais en pratique, de petits oublis entraînent de grosses conséquences sur le suivi. Passons en revue les pièges les plus fréquents.
Un déséquilibrage trop important côté tube ou côté contrepoids
C’est l’erreur classique : un tube trop lourd côté optique, et le moteur AD force en permanence pour compenser. Résultat ? Une usure prématurée, un bruit de moteur plus marqué (une sorte de ronronnement inhabituel) et surtout des étoiles filées sur vos poses longues. À l’inverse, un contrepoids trop lourd fatigue aussi le moteur, dans l’autre sens. L’idéal reste un équilibre quasi parfait, avec juste ce léger excès côté Est dont je parlais précédemment pour l’astrophotographie. Autre point de vigilance : un contrepoids mal serré peut glisser le long de la tige pendant l’observation, avec un risque réel de chute du tube si la vis de blocage n’est pas bien vissée. Vérifiez toujours ce serrage avant chaque session !
Oublier de rééquilibrer après un changement d’accessoire
Vous ajoutez une caméra d’autoguidage, un réducteur de focale ou même un simple filtre, et vous repartez observer sans retoucher l’équilibrage ? Grosse erreur ! Chaque accessoire modifie la répartition des masses, parfois de façon minime, mais suffisante pour perturber le suivi. J’ai personnellement vécu cette mésaventure avec une roue à filtres : quelques centaines de grammes ajoutées, et mon suivi en autoguidage (sous PHD2) montrait soudain des oscillations erratiques dans le graphique. Un rééquilibrage de trente secondes, et tout rentrait dans l’ordre. Prenez l’habitude de vérifier systématiquement après chaque ajout d’accessoire, même léger.
Négliger l’équilibrage en altitude (poids excentré)
On pense souvent à l’équilibrage en déclinaison uniquement au départ, mais un déséquilibre en DEC se révèle surtout lorsque le télescope pointe vers certaines zones du ciel, proche du zénith ou à basse altitude. Le poids excentré provoque alors un couple de torsion qui génère du vignettage sur les images ou un léger flou au pointage. En observation visuelle, cela se traduit par des saccades désagréables dans le mouvement, surtout en suivi motorisé. Pensez à tester l’équilibre DEC en faisant pivoter le tube à 90°, bras du contrepoids à l’horizontale : s’il bouge tout seul, c’est qu’il reste du travail !
Confondre mise en station et équilibrage mécanique
Voici la confusion la plus répandue chez les débutants, et je la comprends tout à fait. La mise en station concerne l’alignement polaire : orienter l’axe AD vers le pôle céleste pour que la monture suive correctement la rotation terrestre. L’équilibrage, lui, est purement mécanique : il répartit les masses pour soulager le moteur. Ces deux étapes sont complémentaires, mais distinctes ! Une mise en station parfaite avec une monture mal équilibrée produira quand même une dérive visible dans PHD2, et inversement. Pour un suivi vraiment fluide, il faut soigner les deux, dans cet ordre : équilibrage d’abord, mise en station ensuite.
Astrophotographie : l’impact direct d’un bon équilibrage sur vos images
Si vous faites de l’astrophotographie, l’équilibrage n’est plus un simple confort : c’est une condition sine qua non pour obtenir des images nettes ! Une monture mal équilibrée fatigue le moteur en permanence, et ce surplus d’effort se traduit directement sur vos clichés : des étoiles qui s’étirent légèrement, des traînées à peine visibles mais suffisantes pour ruiner une pose de cinq minutes. Car en pose longue, chaque micro-à-coup du moteur AD se répercute sur le capteur. Un suivi fluide, lui, permet au moteur de tourner sans forcer, avec un couple constant et régulier.
L’autoguidage en pâtit tout autant. Un logiciel de guidage corrige les écarts de suivi en temps réel, mais il ne peut pas compenser un déséquilibre mécanique permanent : il passera son temps à lutter contre une charge mal répartie plutôt qu’à affiner la précision. Résultat ? Des corrections erratiques, un graphique de guidage qui part dans tous les sens, et des images décevantes malgré tout votre matériel.
Et c’est là qu’il faut être honnête : même une monture haut de gamme comme la Skywatcher EQ6-R Pro (environ 1400 euros) ou la Celestron AVX (environ 900 euros) ne rattrapera jamais un mauvais équilibrage. Ces montures offrent une mécanique précise et une charge utile généreuse, mais elles restent soumises aux mêmes lois physiques qu’une monture d’entrée de gamme. Un contrepoids mal positionné, c’est un moteur qui souffre, quel que soit son prix !
Pensez aussi à revérifier l’équilibrage à chaque changement de configuration : l’ajout d’un correcteur de coma, d’une roue à filtres ou même d’un simple pare-buée modifie la répartition des masses sur le tube. Ce réflexe, presque rituel, avant chaque session d’observation ou de prise de vue, reste le geste le plus simple et le plus déterminant pour garantir des heures de suivi sans accroc. Un petit effort de quelques minutes, pour des images qui, elles, dureront !
